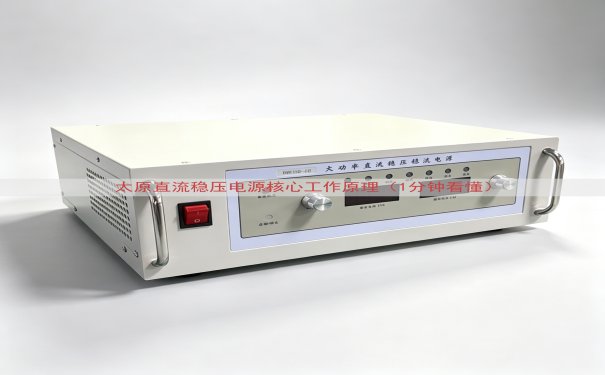

直流稳压电源在太原的工厂、实验室、通信机房都能见到。它把不稳定的交流电转成稳定的直流电。核心工作原理就是四步：降压、整流、滤波、稳压。看懂这四个环节，基本就能看懂一台直流稳压电源。

一、降压

交流电进入电源后先经过变压器。太原工厂常用380V三相电，单位里普通插座是220V单相电。变压器把电网电压降到电路需要的数值。降压后的交流电压高低由变压器线圈匝数比决定。

二、整流

变压器输出的交流电方向来回变化。整流桥把交流电变成单向脉动直流电。普通整流桥由四只二极管组成。市电正半周和负半周分别由不一样的二极管导通，输出的电压已经不再是交流电，但仍然有波浪纹。

三、滤波

脉动直流电不能直接给精密的电子设备供电。滤波电容在电压升高时把能量存起来，在电压降低时把能量放出去。电容容量越大，滤波后的直流电压越平滑。太原冬季气温低，电解电容容量会下降，电源刚开机时纹波比平时大。

四、稳压

线性稳压电源的稳压电路由调整管、基准源、取样电阻和比较放大器组成。输出电压发生变化时，取样电阻把变化量送到比较放大器，比较放大器控制调整管的导通程度，让输出电压回到设定值。

开关稳压电源的稳压方式不一样的。开关管在高频状态下不断接通和断开，PWM控制器改变开关管的导通时间，也就是占空比，从而维持输出电压稳定。开关电源效率高，体积小，太原的自动化设备许多用这类电源。

1分钟看懂工作流程

线性电源和开关电源的差别

太原现场常见检查顺序

太原的维修师傅处理直流稳压电源时，先测输入电压，再测整流桥输出，再查稳压反馈电路。没有输出电压时，许多是保险丝断、启动电阻开路或开关管击穿。输出电压低时，先查滤波电容和取样电阻。

太原使用环境与选型

太原老厂区电网电压波动偏大，稳压电源的输入范围宽一些能适应。新厂区设备密集，谐波干扰多，输出端加滤波电容和共模电感可以降低干扰。负载类型也要看。电机和电磁阀启动电流大，电源额定电流按负载最大电流留出余量。PLC和传感器电流稳定，对输出纹波要求高。

山东运电气有限公司

山东运电气有限公司生产直流稳压电源，产品用在太原的数控机床、PLC控制柜、传感器供电中。公司能根据电压、电流、纹波要求提供对应型号。太原地区需要的设备参数、货期和实际报价，拨打网页上的电话沟通。
