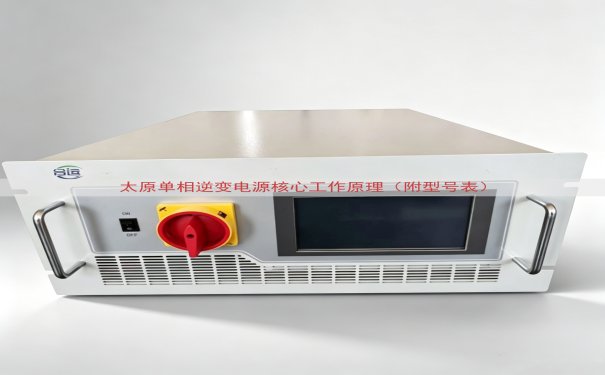

太原工业自动化设备中，单相逆变电源承担直流到交流的变换作用。现场使用环境对输出波形、负载适应能力和保护功能有明确要求。单相逆变电源的核心工作原理，归结为开关管的高频通断与输出滤波器的协同工作。

单相逆变电源基本构成

单相逆变电源由输入滤波单元、母线电容、逆变桥、驱动电路、LC滤波器、电压采样电路和PWM控制器组成。直流输入先经过EMI滤波和母线电容稳压，为逆变桥提供平稳的直流母线电压。逆变桥采用全桥拓扑结构，四个开关管由PWM控制器输出的驱动信号控制，按对角线成对导通。

全桥电路在太原现场应用较为广泛，原因在于开关管承受电压低，输出功率可以做得较大。每个开关管两端并联续流二极管，释放电感中的无功电流。开关管的开关顺序和时序由控制逻辑锁定，防止上下桥臂同时导通。

SPWM调制原理

单相逆变电源使用正弦脉宽调制（SPWM）方式生成交流波形。控制器内部产生一个高频三角载波和一个50Hz正弦基准波。两者的比较结果决定输出电压的脉冲宽度。当正弦值大于载波值时，上桥臂开通；当正弦值小于载波值时，下桥臂开通。脉冲宽度按照正弦规律变化，因此逆变桥输出的是宽度不等的高频脉冲序列。

脉冲序列经过LC低通滤波器后，高频分量被衰减，剩下连续的正弦交流电压。滤波器的截止频率通常设定在载波频率的十分之一以下，这样既能保留50Hz基波，又能抑制开关频率及边频带。

调制参数与死区时间

实际调制比（正弦波幅值与载波幅值之比）通常控制在0.8到0.95范围内。调制比越高，输出电压越接近输入电压允许的极限，但过调制会导致波形削顶。死区时间设置在开关管型录规定的导通和关断延迟基础上，一般为2至5微秒。死区时间过小，同一桥臂的上管和下管会瞬时导通，引起直通短路；死区时间过大，输出电压会出现台阶失真。

开关频率的选择兼顾波形质量和损耗。常用开关频率为10kHz至16kHz。频率升高后，滤波电感电容体积缩小，但开关损耗增大。太原夏季环境温度可达到35摄氏度以上，机内温升需要结合散热设计考虑。

效率与损耗

单相逆变电源的效率随负载率变化。负载率20%时，整机效率约为80%；负载率80%时，效率可达到90%。空载损耗来源于控制电路供电、开关管漏电流和滤波电感铜损。太原用户长时间让逆变电源处于空载待机状态时，待机功率是一个重要指标。

闭环控制与保护电路

单相逆变电源的输出电压通过隔离互感器采样，采样值与基准正弦波比较。当输出负载加重导致电压跌落时，误差信号扩大，PWM控制器提高调制比，使输出电压回升。这种闭环调节机制保证从空载到满载范围内的电压稳定度。

保护电路包括直流输入过压、欠压、输出过流、短路和过热保护。过流信号由输出电流互感器或逆变桥下管的采样电阻取得，送入比较器。故障状态下，控制器立即封锁脉冲，同时控制继电器断开输出回路，避免功率管损坏。

常用型号表

太原市场使用的单相逆变电源型号较多，以下为山东运电气有限公司的部分产品序列。具体报价需要查看网页上的电话进行沟通。

太原现场安装配合

太原用户将单相逆变电源与蓄电池组或光伏组件连接时，需要在输入端配置直流断路器，输出端配置交流漏电保护器。设备外壳需要保护接地，接地线截面积不小于相线的一半。柜内安装时，逆变电源上下方需要保留至少10厘米的散热空间。

山东运电气有限公司为太原区域提供单相逆变电源的技术选型对接。产品支持通讯接口和远程监控扩展，内部采用独立的控制板和驱动板，方便维护。具体价格受订货数量、外壳防护等级和附加功能，有意向的用户可查看网页上的联系电话，沟通实际报价。
