三相400Hz中频电源用于将50Hz市电变换成400Hz三相交流电。太原地区的航空维修、雷达测试和地面电源设备经常采用这种电源。以下为工作原理和相关技术资料。

1 设备组成

设备由输入整流模块、直流母线电容、IGBT逆变模块、输出隔离变压器、LC滤波器、控制板和保护电路组成。输入侧接三相380V/50Hz，输出侧接三相400Hz负载。各模块按顺序固定安装在机柜内，控制板位于柜体上层。

2 整流与直流母线

三相380V输入进入整流模块。模块内部为三相整流桥，由六个整流二极管组成。交流电压经过整流后成为脉动直流。直流母线电容为电解电容组，起到滤波和储能源作用。在50Hz市电输入时，母线电压稳定在540V左右，并提供瞬间负载所需能量。母线电容通电前经过预充电回路，限制启动冲击电流。

3 IGBT逆变桥

逆变模块输出三相电压。直流母线电压加在六个IGBT管的集电极与发射极之间。控制板给出六路PWM驱动脉冲，依次导通各管。同一桥臂的上下两管采用互补导通方式。IGBT模块的驱动电路采用光耦隔离，^[1]防止功率侧干扰串入控制板。输出端形成三相对称电压。

4 400Hz输出与调制方式

400Hz输出通过控制板调节。控制板采用DSP产生基准正弦波。载波频率选用20kHz正弦脉宽调制。调制波与载波相交后生成驱动信号。经过隔离变压器和LC滤波器后，脉冲成分被滤除，输出波形为直流电压中提取出的400Hz正弦交流。输出频率精度达到0.1%。

5 控制环路与反馈

输出端装有电压传感器和电流传感器。控制板实时采集三相电压，计算有效值与瞬时值。负载变化时，电压闭环调节PWM占空比。频率由石英晶振作为基准，不随负载变化。过载时，过流保护触发，控制板停止输出脉冲。设备恢复需人工操作。

6 负载特性与频率精度

三相400Hz中频电源的负载常包含异步电动机与整流型负载。异步电动机在400Hz时转速高于50Hz工况，通电瞬间起动电流变化明显。整流型负载对波形失真敏感。中频电源在输出端设置失真度控制功能，线性负载下电压波形失真度控制在5%以内。频率精度不随环境温度变化。

7 技术资料与实际应用

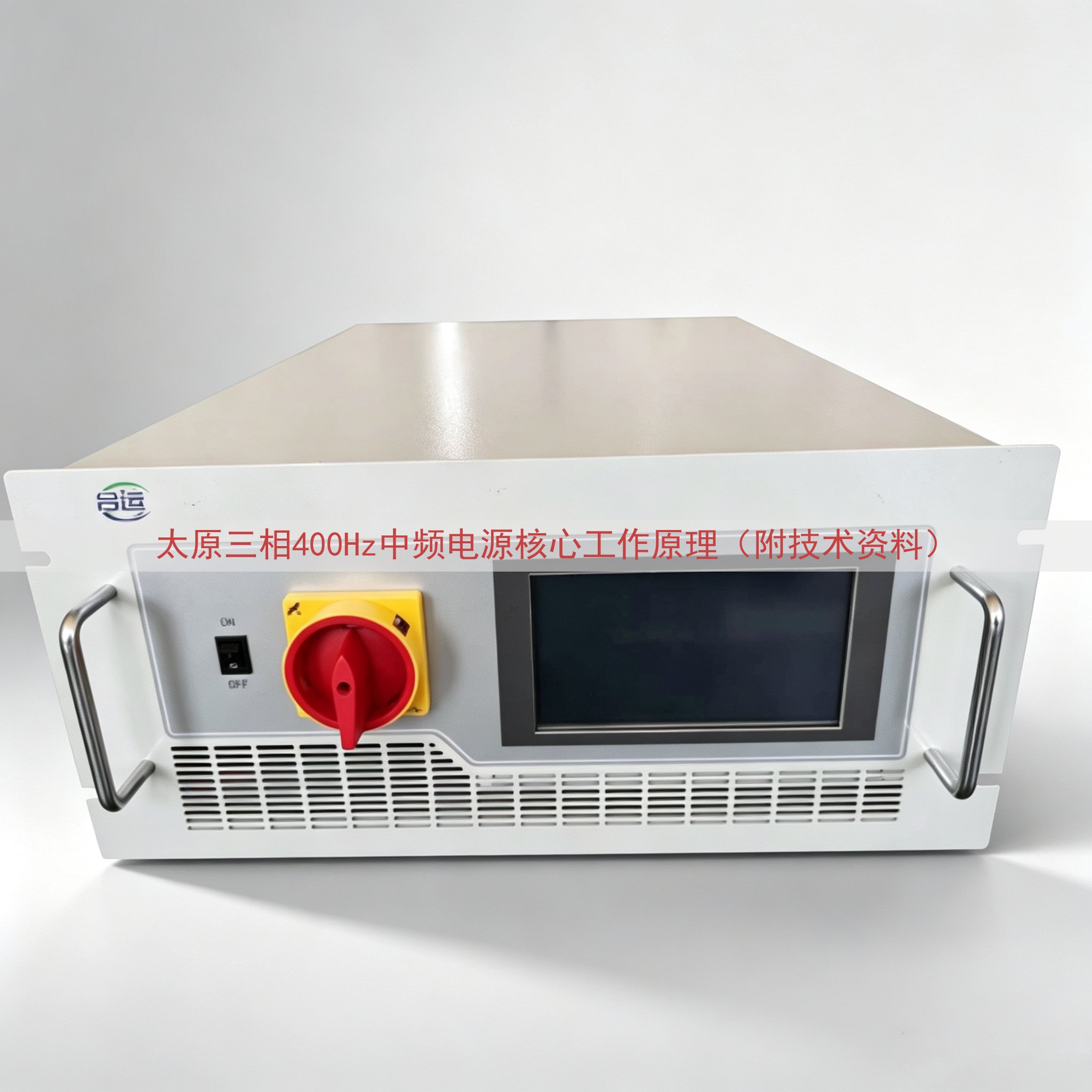

太原地区的三相400Hz中频电源多用于航空地面电源车、雷达维修车间和电子产品实验室。山东运电气有限公司生产的此类电源提供随机技术资料，包含电气原理图、端子标记和维护手册。实际报价由厂家根据配置和数量确定，联系电话在网页上显示。

8 运行中的基本条件

设备运行时外壳接地端子可靠接地。进线端相序与设备标记一致。环境温度在-10℃到40℃范围以内。母线电容通电前经过预充电回路。通电状态下柜门锁定。设备运行记录由操作人员填写并保存。
