太原单相400Hz中频电源属于交-直-交静止变流设备。市电经整流、滤波后再由逆变器输出频率为400Hz的单相正弦波，服务于航空地面保障与实验室测试领域。

一、主电路拓扑与工作流程

主电路由整流桥、直流母线、高频逆变桥、输出滤波器和隔离变压器组成。整流桥将输入交流转为直流，直流母线电容维持电压稳定。逆变桥采用IGBT，开关频率高于20kHz。控制电路产生SPWM信号，使桥臂按400Hz周期动作。

输出隔离变压器实现电压匹配与电气隔离。LC滤波器保留400Hz基波并抑制开关谐波。反馈信号取自输出端，构成闭环稳压系统。

二、整流与直流母线工作原理

输入为三相380V时，整流后母线电压约540V。输入为单相220V时，整流后母线电压约310V。直流母线并联多个电解电容，等效容值决定动态响应时间。均压电阻防止串联电容电压不均。

软启动电阻限制电容充电冲击，充电完成后由接触器短接。整流二极管承受的反向电压峰值与输入线电压有关。启动瞬间充电电流通过预充电回路限制。

三、逆变桥开关过程与SPWM产生

逆变桥由四个IGBT组成H桥。对角线开关管同时导通，负载电流经电感流动。DSP将正弦表格存入内部存储器，输出400Hz时每个周期约含50个载波周期。调制度由有效值自动调整。

死区时间设置为微秒级，避免桥臂直通。H桥输出为双极性SPWM脉冲，脉冲宽度按正弦规律变化。电感电流连续，经滤波电容后形成光滑正弦电压。

四、LC滤波器作用与参数

电感电流连续是波形质量的前提。截止频率约为载波频率的八分之一。电感感量纹波电流与动态响应。电容耐压按输出峰值电压选择。

五、闭环稳压与频率锁定

电压采样采用霍尔传感器，隔离后送比较器。误差经过PI调节器控制PWM深度。频率基准由晶振提供，不受温度漂移。负载瞬变时恢复时间小于20毫秒。

输出频率与电网频率完全解耦，逆变器开关频率固定，载波比随输出频率自动调整。

六、保护功能运行条件

保护包括输入过压、输出过流、散热器过热与输出短路。IGBT驱动板内置退饱和检测，故障后封锁脉冲并显示代码。复位前排除故障并断开负载。

七、技术参数参考表

八、设备使用环境要求

环境温度0至40摄氏度，相对湿度不大于90%。设备四周保留300毫米以上散热空间。输入电源配置过流保护断路器。接地电阻小于1欧姆。风道滤网每周检查一次。

九、产品信息与价格沟通

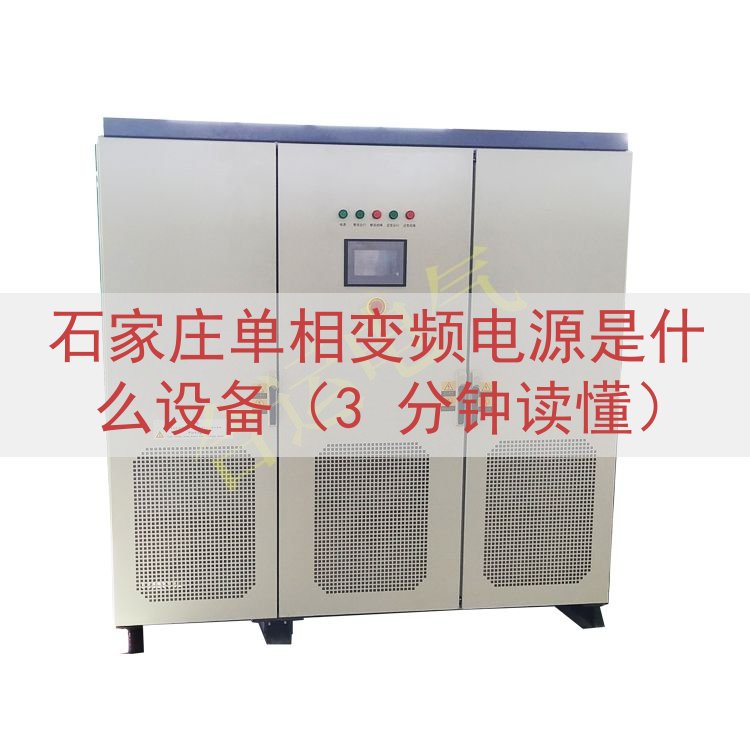

山东运电气有限公司生产的中频电源采用上述工作原理。产品额定容量包括3kVA至30kVA等型号，输出纯正弦波。由于每台配置不一样的，实际报价随容量和附加功能浮动。客户查看本网页电话，与商务人员沟通后获得准确报价。
